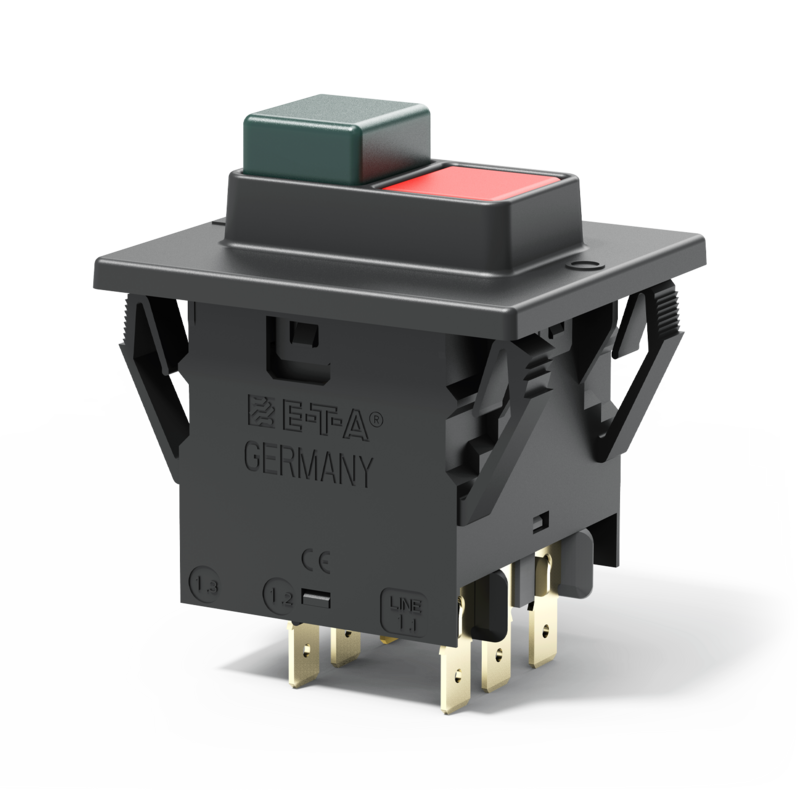

Type 3140
~ 62 mm
特徴
4極/3極スイッチ兼用サーキットプロテクタ。
トリップフリー機構
赤と緑の2ボタン操作でスナップインパネル取付ができます。
IP66等級保護のカバーあり(オプション)
オプションの低電圧開放モジュールは、機器の再起動防止に役立ちます。
EN 60934 (IEC 60934).
技術データ
| 定格電圧 |
|
|---|---|
| 定格電流 |
0.1… 16 A |
| 極数 | 3極 |
| 取付方法 | フランジ取付 |
| 端子形状 |
タブ端子 ネジ端子 |
| ドライブ | プッシュボタン |
| 補助接点 |
あり 補助接点なし |
| 防水保護 |
防水カバーあり 防水カバーなし |
| 照光 | 照光なし |
| 標準寿命 |
0.1...14 A 10,000 回 1 x 定格電流値In, 誘導負荷 15...16 A 10,000 回 1 x In, 抵抗負荷 |
| 遮断容量 |
0.1...2 A: 10 x 定格電流値In 2.5...16 A: 150 A |
| 取得規格 | VDE, UL, CCC |
アクセサリー
| ご注文型式 | 特徴 | |
|---|---|---|
| X3120-S |
補助接点モジュール |
|
| X3140-U |
低電圧時開放モジュール |
用途
- 家庭用機器、ガーデニング装置、園芸装置など
- 照明装置
- 通信機器、データセンタ
