3131-B
3路スイッチ
ロッカータイプ
防水カバー対応(IP66)

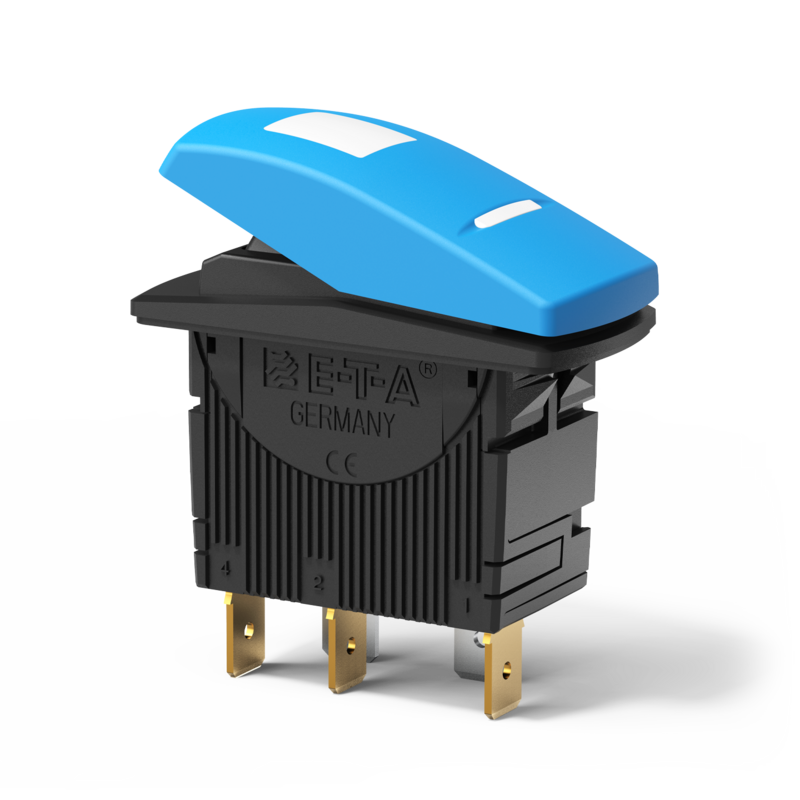

Type 3131-A
~ 51 mm
特徴
1極スイッチ兼用サーキットプロテクタ
ソフトタッチのロッカーには、さまざまなの種類のマーキング(凡例)やLED照光のオプションがあります。
3131はIP66の保護等級を有しており、パネル取付時の防水保護として使用できます。
EN 60934 (IEC 60934): S type, TO.
技術データ
| 定格電圧 |
|
|---|---|
| 定格電流 | 0.1 … 20 A |
| 極数 | 1極 |
| 取付方法 | フランジ取付 |
| 端子形状 |
タブ端子 ネジ端子 |
| ドライブ | ロッカースイッチ |
| 補助接点 | 補助接点なし |
| 防水保護 | 防水カバーなし |
| 照光 |
あり 照光なし |
| 標準寿命 | 30,000 回 1 x 定格電流値In, 誘導負荷 |
| 遮断容量 |
0.1...2 A: 10 x 定格電流値In 2.5...20 A: 200 A |
| 取得規格 | UL 1500 Ignition Protected UL 1077 VDE (EN 60934) |
アクセサリー
| ご注文型式 | 特徴 | |
|---|---|---|
| X3131 |
3131用アクチュエータ (マーキングシンボル付) |
|
| Y30879001 |
マウントフレーム サイド側 |
|
| Y30879101 |
マウントフレーム 中央側 |
用途
- 医療機器
- 家庭用機器、ガーデニング装置、園芸装置など
- 照明装置
- 船舶、レクレーション車両
