Type: 1626

~ 41 mm

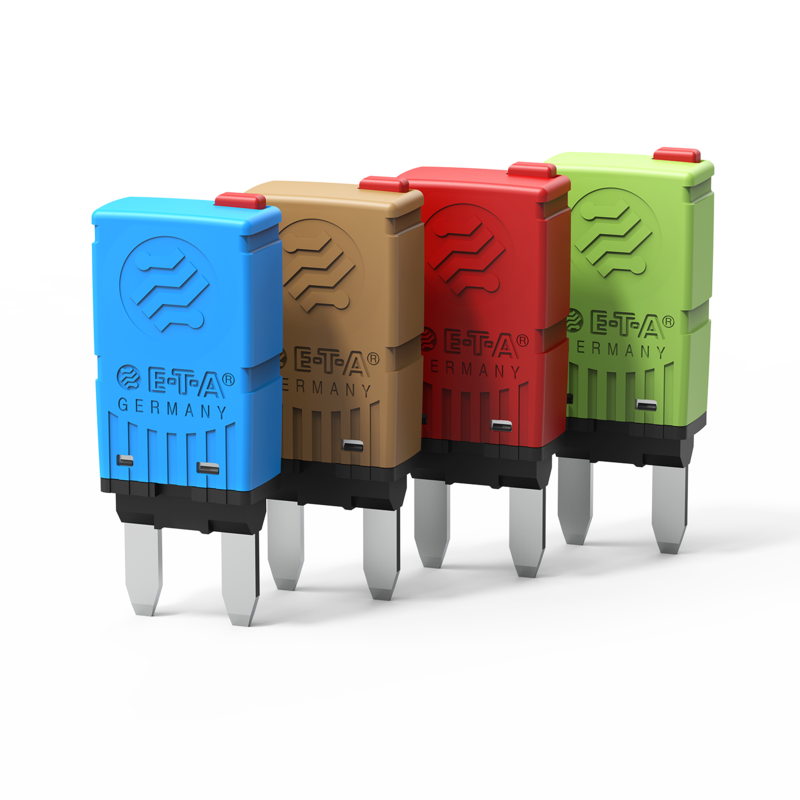

Typ 1626 von E-T-A: Einpoliger, thermischer Sicherungsautomat in Mini-Bauform, der speziell für den Kfz-Bereich geeignet ist.

リセット式単極サーマル式サーキットプロテクタ、1620シリーズは車載用ヒューズBOXに搭載可能です。 ISO 8820-3,タイプFに準拠したヒューズブロックに適合します。                            自動復帰タイプ(DC12Vのみ)とモディファイリセットタイプ(オープンサーキット仕様)から選択できます。

※モディファイリセット

トリップ後も電源が供給されている間は、接点がオープンの状態を継続します。従って負荷が復旧し、電源が再投入されたときにリセットされます。これは設置、メンテナンスが困難場所に使用される場合に最適です。

定格電流毎に異なる本体の色表示は、ブレードヒューズと同じ色表示です。

  • SAE J553に適合
  • 弊社1620シリーズより、早く遮断する特性

技術データ

定格電圧

1626-1, 1626-2: DC 12のみ


1626-3, 1626-3H: DC 12 V及びDC24V

定格電流 5A~30A
極数 1極
取付方法 ソケット取付
端子形状 タブ端子
ドライブ プッシュボタン
手動復帰
標準寿命 300回(定格電流の2倍負荷時)
遮断容量 150Aにて3回以上の遮断、又は2,000A にて1回遮断

用途

  • 商用車
  • 自動車
  • 船舶、レクレーション車両
