Type: 3130-F

~ 51 mm

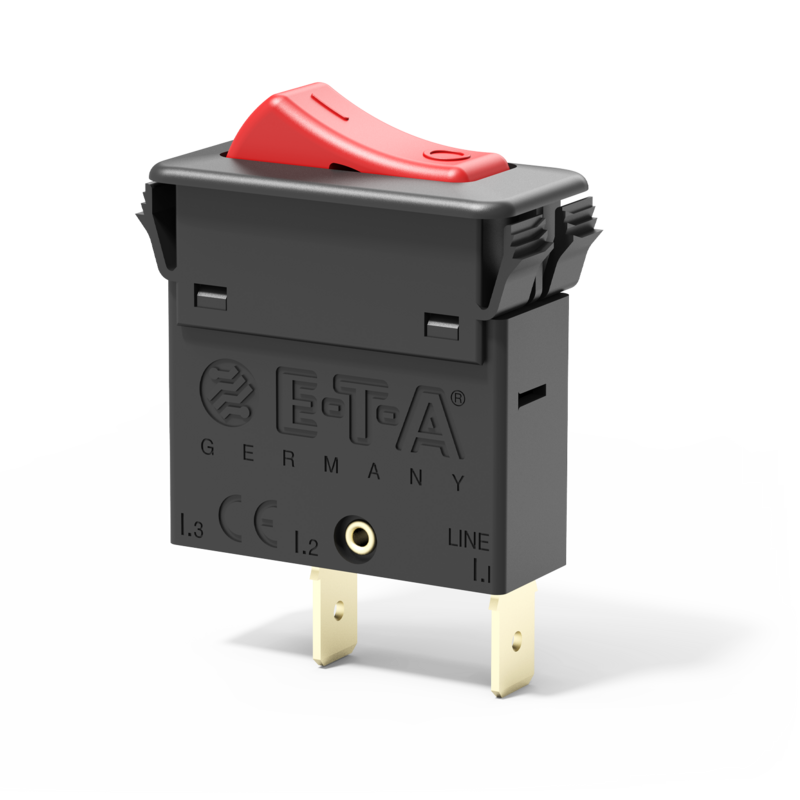

Typ 3130-F von E-T-A: Ein- bis dreipolige Kombination Schutzschalter/Ein-Aus-Schalter oder Taster mit Schaltwippe

1~3極対応のロッカースイッチ兼用サーキットプロテクタです。

内部はトリップフリー構造になっており、またスナップインになっているため、簡単に取付可能です。

ロッカーの色、LED色はオプション選択可能。

CBE standard EN 60934 (IEC 60934)規格取得。

技術データ

定格電圧
  • 3 AC 415 V
  • AC 240 V
  • DC 50 V
  • UL/CSA: 3 AC 250 V
  • UL/CSA: AC 250 V
定格電流 0.1 A… 20 A 1極
0.1… 16 A 2, 3極
極数 1極
2極
3極
取付方法 フランジ取付
端子形状 タブ端子
ネジ端子
ドライブ ロッカースイッチ
補助接点 補助接点なし
防水保護 防水カバーあり
防水カバーなし
照光 あり
照光なし
標準寿命 30,000回 1 x 定格電流値Inにて、 誘導負荷, 1,3極

50,000回 1 x 定格電流値Inにて、誘導負荷, 2極
遮断容量 .1...2 A: 10 x 定格電流値In

2.5...20 A: 150 A 1極

2.5...16 A: 250 A 2極

2.5...12 A: 150 A 3極

14...16 A: 130 A 3極
取得規格 VDE, UL, CSA

アクセサリー

ご注文型式 特徴
X 221 258 01

防水カバー(透明)/3極用

X 222 420 ...

ロッカー、シンボル

用途

  • -48V電源装置
  • 医療機器
  • 家庭用機器、ガーデニング装置、園芸装置など
  • 照明装置
  • 船舶、レクレーション車両
  • 通信機器、データセンタ
