特定の条件を満たすために、ACまたはDCアプリケーション用の配電システムを最適化したいとお考えですか? 低電流から600Aまでの大電流、制御盤用モジュール、19インチラックまたはDINレールおよびプリント基板取り付けなど・・・。 E-T-Aは、すべてのアプリケーション分野に対応した幅広いポートフォリオを提供しています。

E-T-Aは、私たちの持つモジュラー構成ツールの基本的な要素を使用して、お客様ご希望のオーダーメイドソリューションを構築します。 アプリケーションの仕様は、既存コンポーネントを基に構成されるので、少量生産や短期間での開発でも収益性の高いソリューションの提供が可能になります。

  • プラグインタイプサーキットブレーカによる負荷回路の選択的保護
  • 0.05 ~ 125 Aの負荷電流
  • 一つの配電システムに最大30の負荷回路
  • 19インチラックデザイン、制御盤用モジュール、DINレール取り付け仕様
  • 冗長化と非冗長化
  • デカップリングダイオードを内蔵した冗長化電源
  • ポテンシャルフリーコンタクトを介したグループ信号出力
  • 接続方式
  • 電圧表示、電圧監視、電流表示
  • Profibus, ProfiNetまたはIO Link接続によるリモートコントロールと診断

ソリューション実例:

  • 石油・化学産業、製薬産業

    石油・化学産業、製薬産業

    Request: Water supply in a chemical park

    多数の負荷、長い負荷配線、高い可用性 - これらは、DC24V用の配電および保護システムに関する化学産業の条件です。

    • 電子式サーキットプロテクタによる負荷回路の保護を伴う電源供給により、フィールドでのセンサ、アクチュエータ、制御ユニット等の負荷を選択的に保護することができます。
    • プラグインタイプのサーキットブレーカを使用したソリューションで、迅速かつシンプルなレトロフィットを実現します。
    • サーキットブレーカがトリップしたときのリモート信号のためのグループ信号化
    • デカップリングダイオードによる冗長化電源供給
    • 分電盤あたりの総電流の記録と表示
    • 各端子への明確なケーブル配置

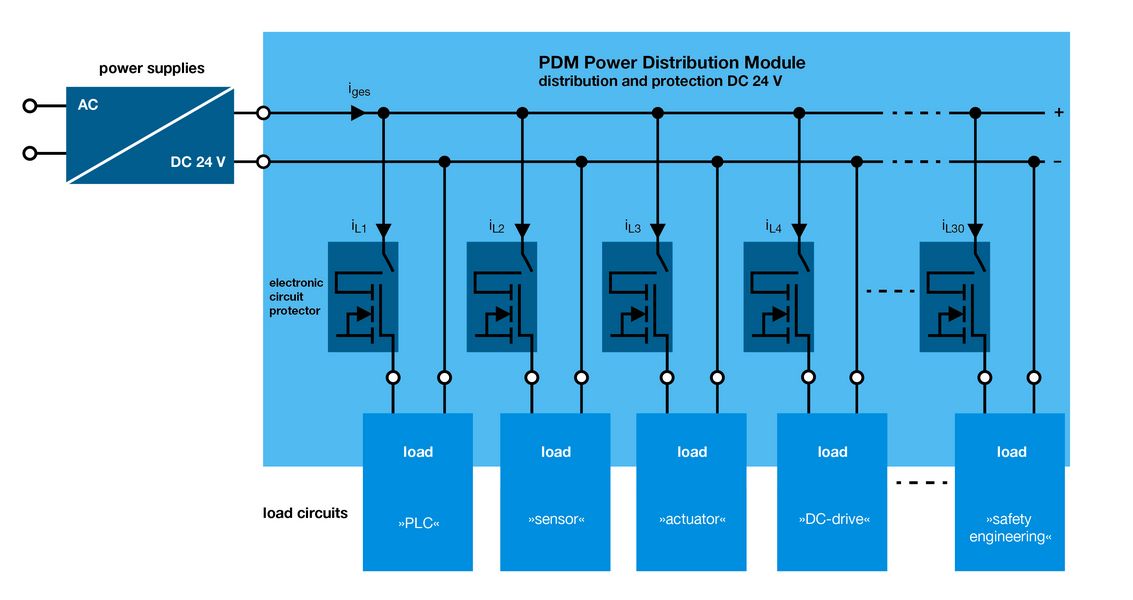

    Schematic diagram:

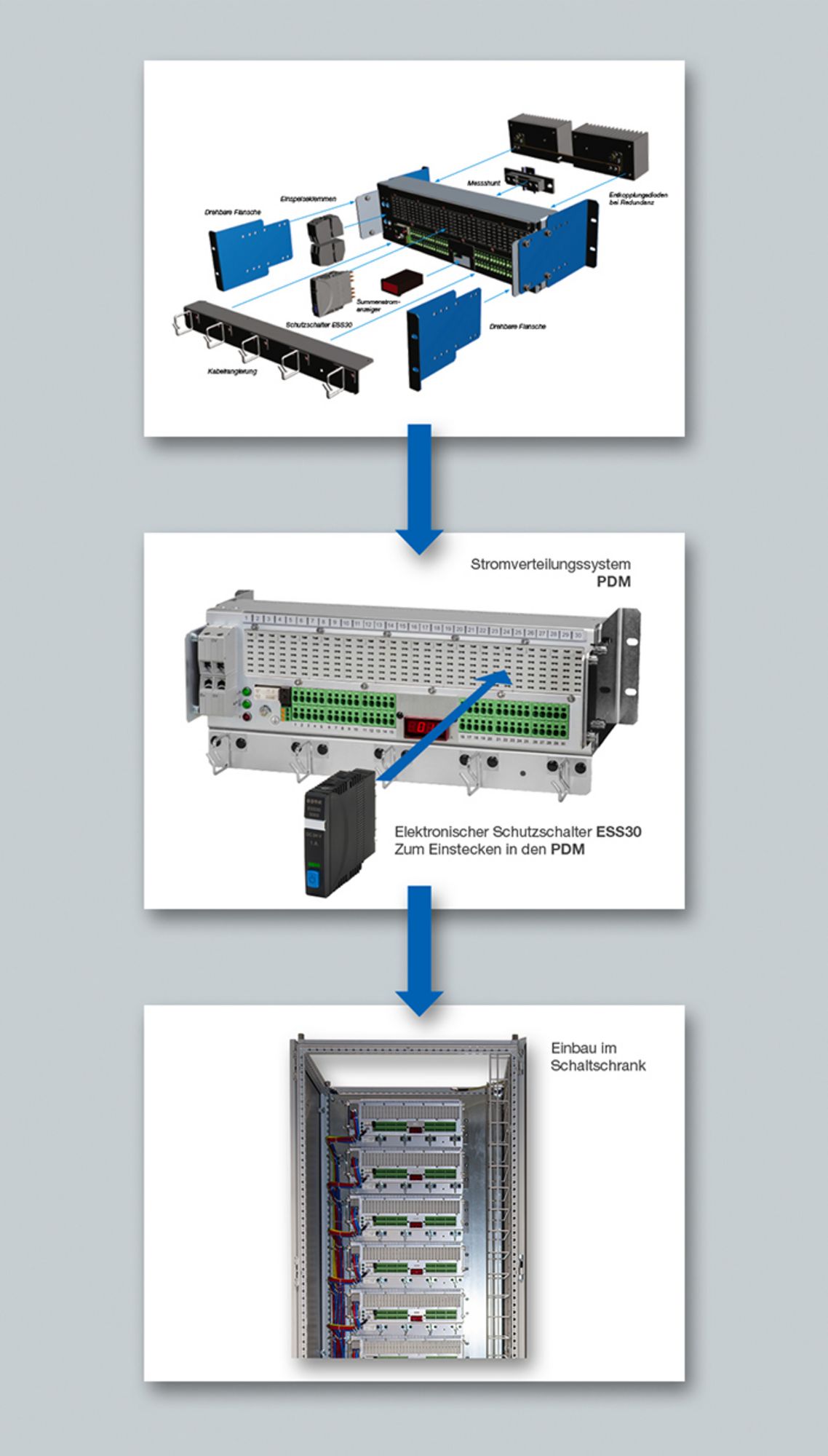

    Solution: Power Distribution Module (construction kit system)

    既存の構成ツールの基本要素は、お客様固有のソリューションを持つように組み立てられています:

    • 既存のコンポーネントを考慮してアプリケーション条件を満たします
    • 少量でも経済的なソリューションを提供
    • 最短設計期間

    お客様のアプリケーション条件を満たした結果、30負荷回路用の配電モジュールが完成しました。 このモジュールは、制御盤の背板に直接取り付けたり、19インチラックに取り付けたりすることができます。 プラグインタイプの電子式サーキットプロテクタは、長い接続ケーブルでも個々の負荷回路(センサ、アクチュエータ、制御系)を選択的に保護します。

    80Aまでの電源供給は冗長化されており、デカップリングダイオードと総電流表示を内蔵しています。 すべての配線は前面からアクセス可能で、接続ケーブルはケーブルオーガナイザーを介して配置されています。

    実際のアプリケーションでは、システム内に3つの配電ユニットがそれぞれ制御盤に設置されました。 また、省スペース化を実現したことで、残りの空きスペースには、お客様のコンポーネントを使用してフィールドでシステムを拡張するためのDINレールとケーブルオーガナイザーが既に収納されています。 制御盤の下部にある電源端子は、すでに配線済みです。


    Product animation:

    Get to know the functionalities of the E-T-A power distribution modules. The modular system massively reduces project run time.

  • 自動車製造業 / その他のプラント

    自動車製造業 / その他のプラント

    Request: Decentralised power supply via control of a production cell

    代表的な要望としては、コンパクトで回路保護レベルの高い設計、または、高出力で多くの負荷回路を保護でき、かつ長寿命でメンテナンスフリーな設計のような、高稼働時間を目的とする保護などがあります。

    • プラント系のAC400Vにも対応
    • 内蔵のDC24V電源により、最大40A供給
    • フルパワー時の電圧ディップを制御するバッファモジュール
    • 最大20の負荷回路を接続可能
    • スプリング端子による配線時間の短縮
    • 柔軟性の高いモジュール設計
    • 短絡・過電流による回路遮断時の状態表示
    • コンパクトデザインで高レベルな保護機能を備え、高温環境下での連続使用に適応

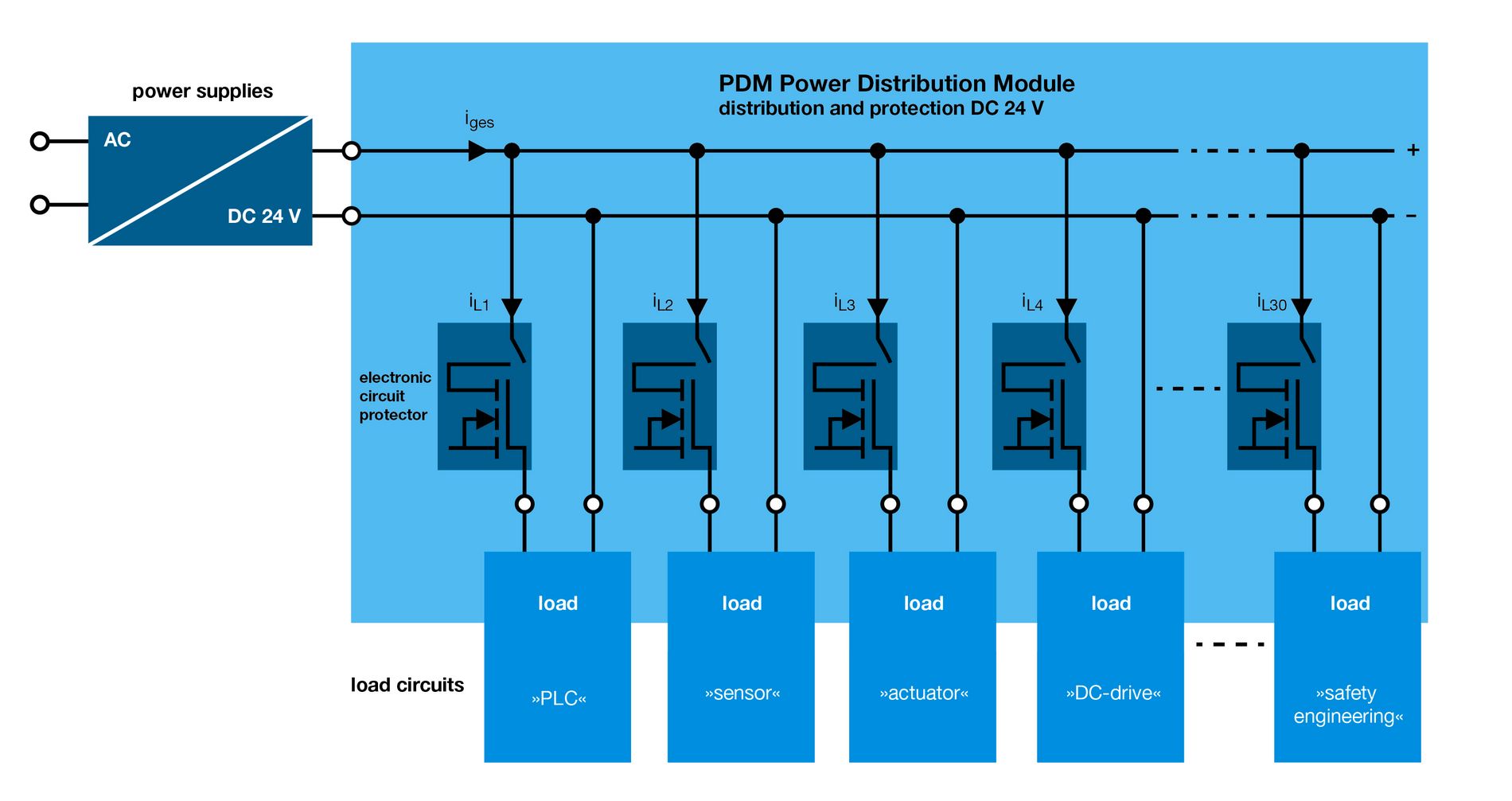

    Schematic diagram

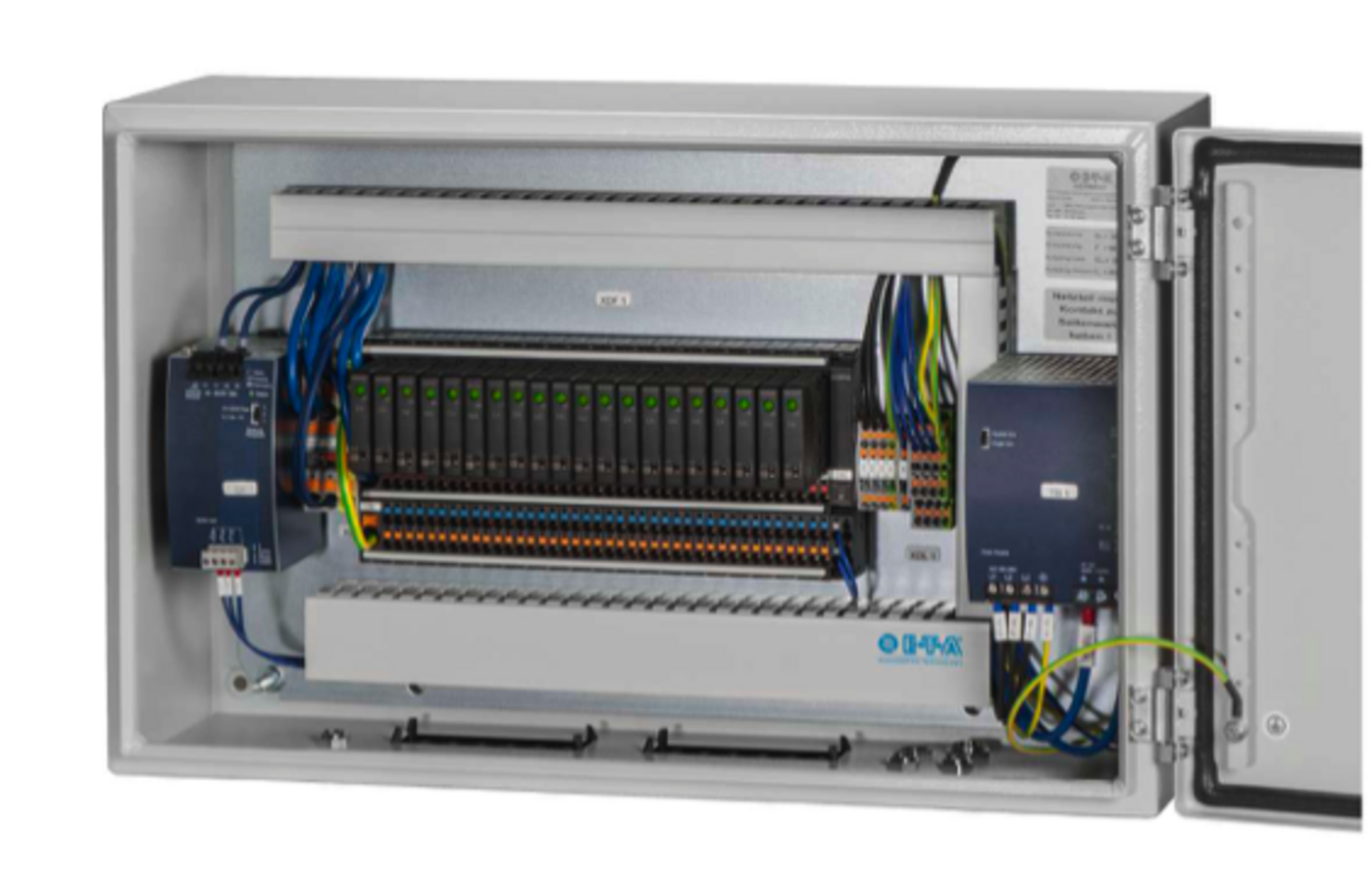

    Solution: Decentralised power distribution

    • 三相入力の960W DC24V電源に停電時のバッファモジュールを備えた配電システム
    • プラグインタイプの電子式サーキットプロテクタを使用することにより、負荷回路の選択的保護が可能になり、負荷追加時のサーキットプロテクタの追加が容易
    • サーキットプロテクタがトリップした場合の状態信号出力(グループ信号)
    • IP65対応の筐体は、周囲温度+45°Cまで追加の冷却機能を必要とせず、メンテナンスフリーの連続使用が可能

    Informationsunterlagen:


    Dezentrale Stromversorgung



  • 発電所

    発電所

    Application example: Monitoring in a power plant

    発電所では、衝撃、振動、湿度、漏洩、材料疲労、回転機等の監視・診断のための様々なセンサが使用されており、それらには、様々なDC電圧が供給されています。

    • 監視システム内のすべてのACおよびDC負荷の保護
    • プラグインタイプのサーキットブレーカを使用したソリューションで、迅速かつシンプルなレトロフィットを実現
    • 異常を検知し、サーキットブレーカ / プロテクタがトリップした場合のリモート信号出力(グループ信号)
    • ダウンストリームデカップリングダイオードを備えた冗長化電源
    • サブアッセンブリ全体を簡単かつ迅速に交換できる、背面コネクタ付きの19インチラックデザイン

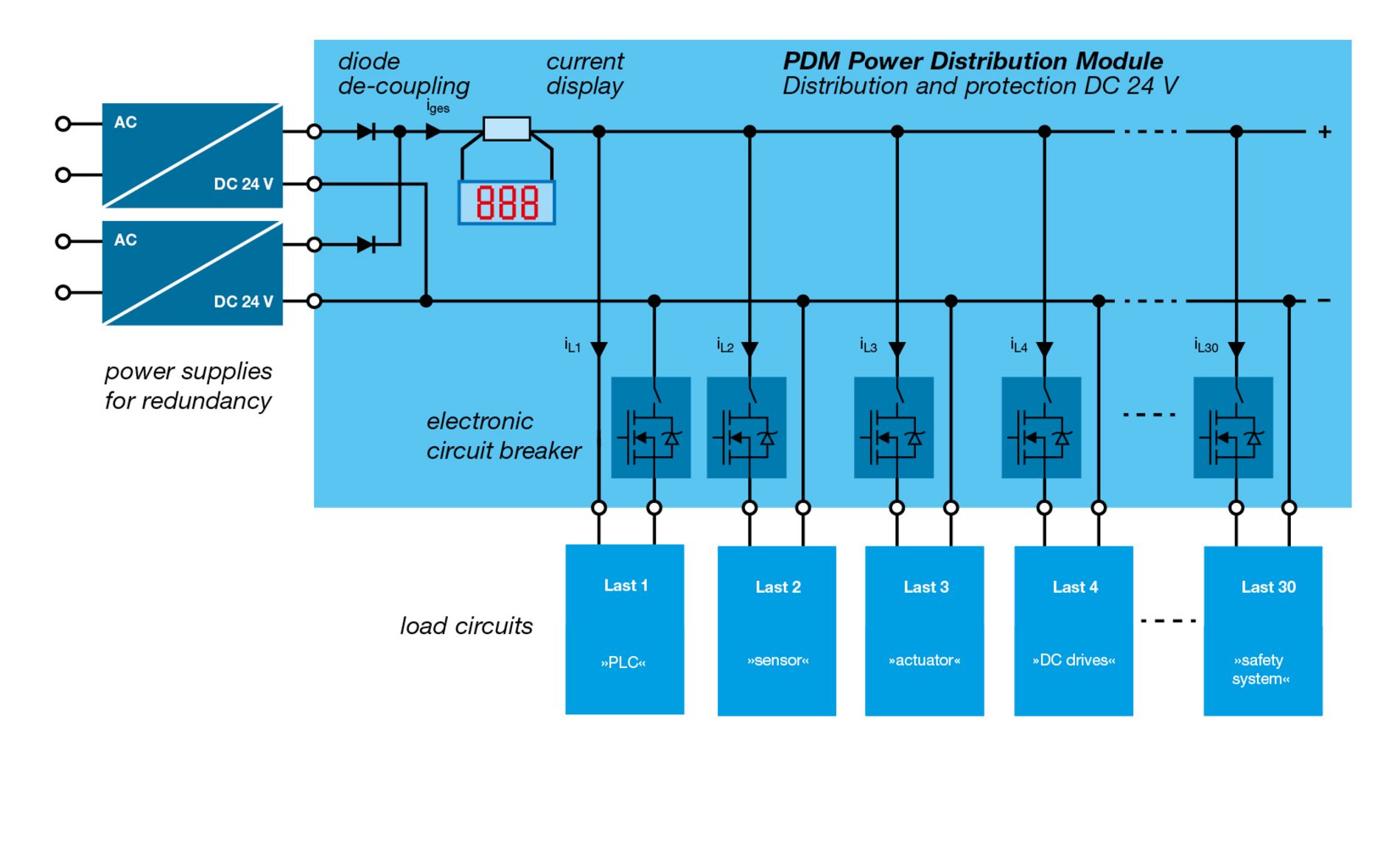

    Schematic diagram

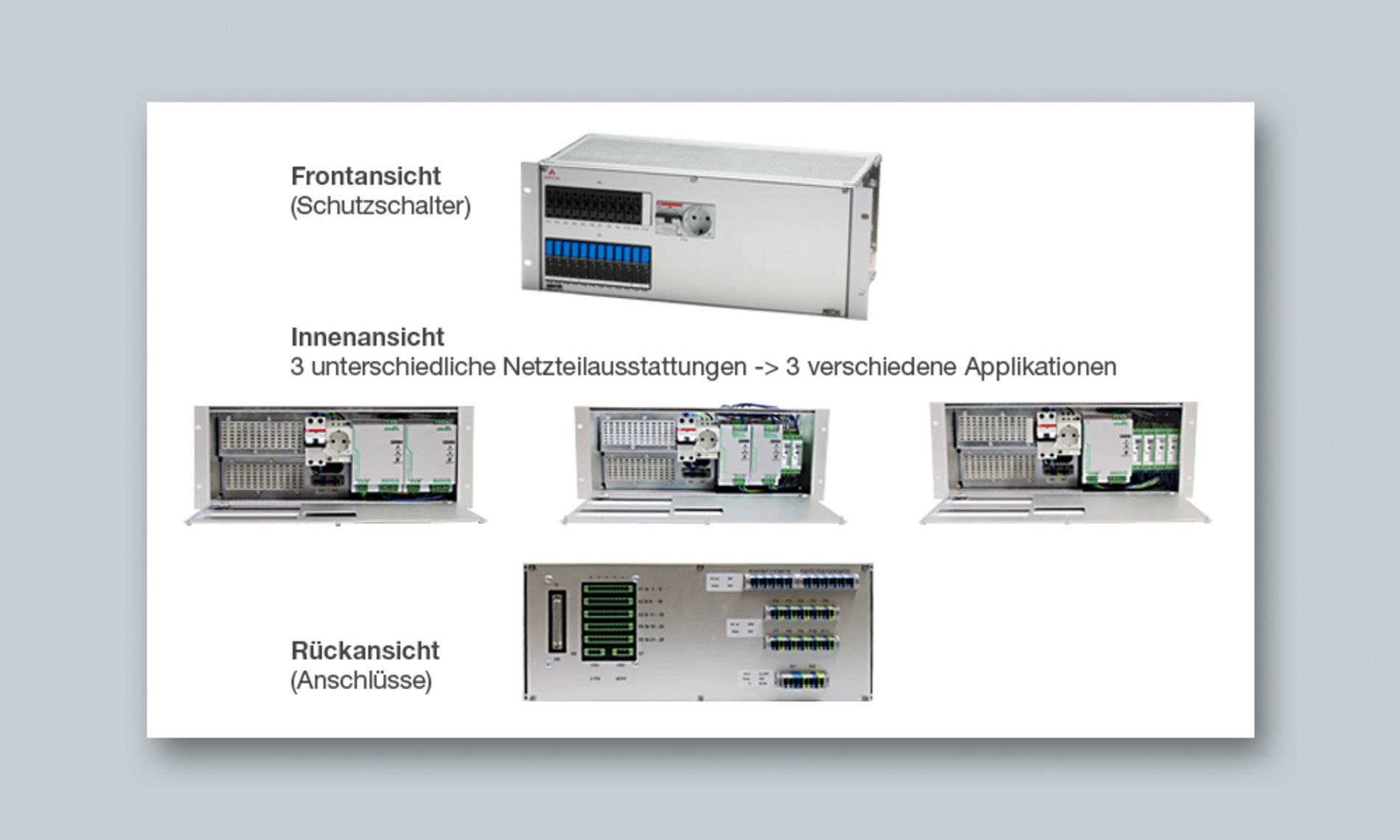

    Solution: Modifiable 19” rack in 3 versions

    • AC230V配電(2210シリーズサーキットブレーカ)およびDC24V配電(ESS30シリーズ電子式サーキットプロテクタ)を備えた19インチラックベーシックタイプ
    • さまざま電源やDC-DCコンバータの搭載が可能な、3種類のモジュールを構築
    • 同一の基本プラットフォーム(外形寸法、接続方式、基本機能)により、少量生産や短期間の開発においても採算性の高いソリューションを提供します。
