Type Module 18plus
特徴

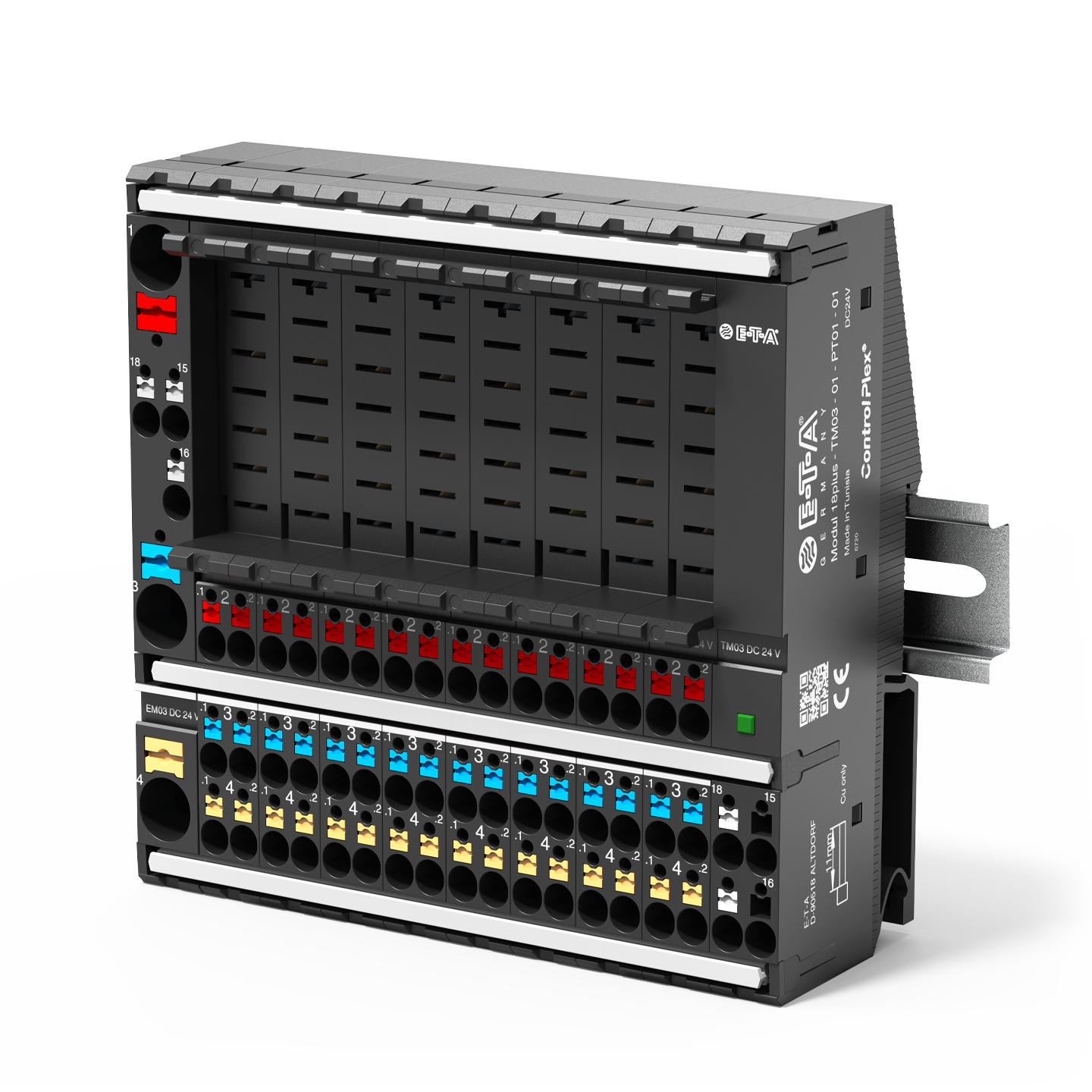

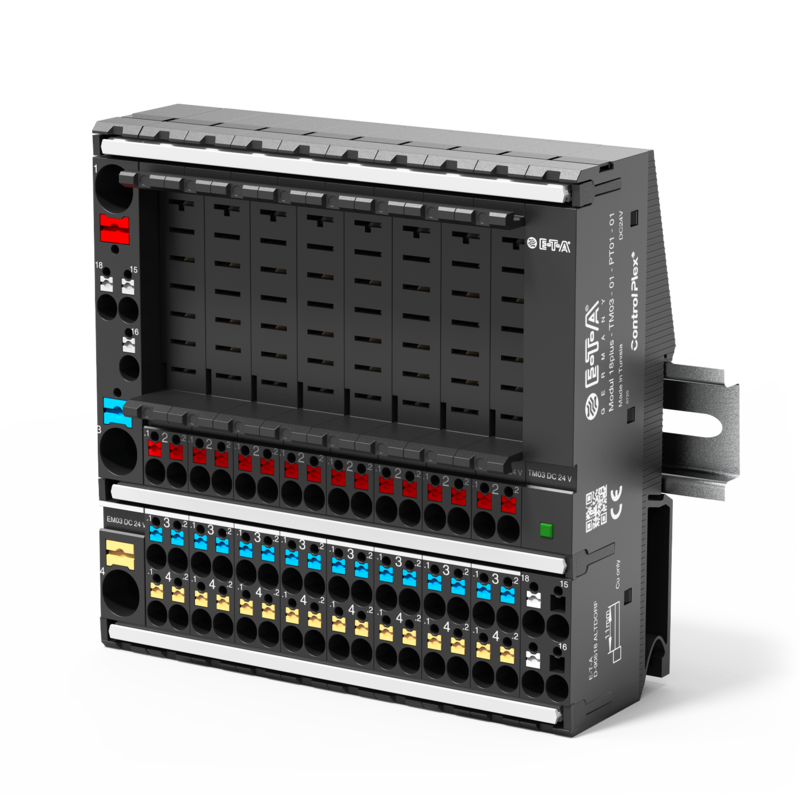

The new power distribution system Module 18plus is a compact wiring solution for all load and signal lines of the DC 24 V control voltage - no matter whether it is for decentralised power distributions or for centralised plant concepts. The system accommodates various E-T-A circuit breakers and overcurrent protectors and holds a complete mounting and power distribution system with state-of-the-art push-in technology for DIN rail mounting.
技術データ
| 取付方法 | DIN: レール |
|---|---|
| サーキットプロテクタタイプ |
熱動電磁式 電子式 |
| 最大定格電圧 | DC +24 V |
| 回路数 | 1 x 12 冗長なし |
| サーキットプロテクタ・ブレーカ型式 |
2210 1極 2210 2極 ESS30 ESX10 |
| 供給 | 冗長なし |
| 最大供給定格電流値 | 100 A |
| 端子形状(供給側) | スプリング端子 |
| 最大負荷電流 | 125 |
| シグナル表示 | メーク接点(直列接続) |
| 操作温度範囲 | -30 … +60 °C |
| より詳細なデータ |
are available upon request |
アクセサリー
| ご注文型式 | 特徴 | |
|---|---|---|
| Y30775401 |
保持用クリップ |
|
| Y31197801 |
Retaining clip for ESS30-S |
|
| SB-S11-P1-01-1-1A |
ジャンパ |
|
| X22261102 |
バスバー |
|
| X22357101 |
バスバー |
用途
- (鉄鋼プラント)
- オートメーションシステム
- オートメーション・プロセスコントロール
- パワーエンジニアリング DC24V
- 再生可能エネルギー
- 化学、オイル・ガス工場
- 自動車製造ラインシステム
- 製薬・食品工場
- 鉄道
ダウンロード
- データシート 3.0 MB
適合宣言書 | 6
- 18PLUS 114.3 KB
- RMI CMRT 1.5 MB
- RMI EMRT 1.7 MB
- Statement on per- and polyfluoroalkyl substances (PFAS) 180.1 KB
- REACH 267.2 KB
- TSCA Letter of Confirmation 244.1 KB
CADデータ | 3
- t-18plus-amxx-xx-ptxx-xx.zip 5.5 MB
- t-18plus-emxx-xx-ptxx-x.zip 5.4 MB
- t-18plus-smxx-xx-ptxx-xx.zip 2.9 MB
E-planマクロ | 1
- 18PLUS__Kunden.zip 11.4 MB
