1610-21

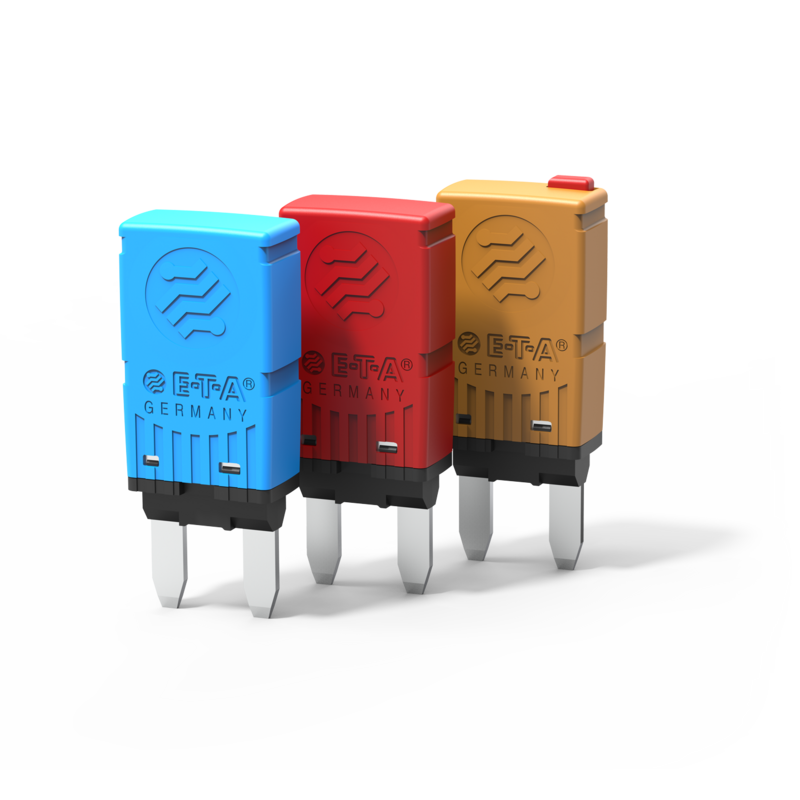

車載用サーキットプロテクタ
リセット式
1極、カラーコードハウジング
Type 1620
~ 35 mm
特徴
リセット式単極サーマル式サーキットプロテクタ、1620シリーズは車載用ヒューズBOXに搭載可能です。
ISO 8820-3, タイプFに準拠したヒューズブロックに適合します。
自動復帰タイプ(DC12Vのみ)とモディファイリセットタイプ（オープンサーキット仕様）から選択できます。
※モディファイリセット
トリップ後も電源が供給されている間は、接点がオープンの状態を継続します。従って負荷が復旧し、電源が再投入されたときにリセットされます。これは設置、メンテナンスが困難場所に使用れる場合に最適です。
各定格電流毎に異なる本体の色表示は、ブレードヒューズと同じ色表示です。
- SAE J553に適合
- ISO10924に基づいた遮断特性
技術データ
| 定格電圧 |
1620-1, 1620-2: DC 12のみ 1620-3, 1620-3H: DC 12 V及びDC24V |
|---|---|
| 定格電流 |
5A～30A （DC 12V） 5A～25A （DC 24V） |
| 極数 | 1極 |
| 取付方法 | ソケット取付 |
| 端子形状 | タブ端子 |
| ドライブ |
プッシュボタン 手動復帰 |
| 標準寿命 | 300回（定格電流の2倍負荷時） |
| 遮断容量 | 150Aにて3回以上の遮断、又は2,000A にて1回遮断 |
用途
- 商用車
- 自動車
- 船舶、レクレーション車両
