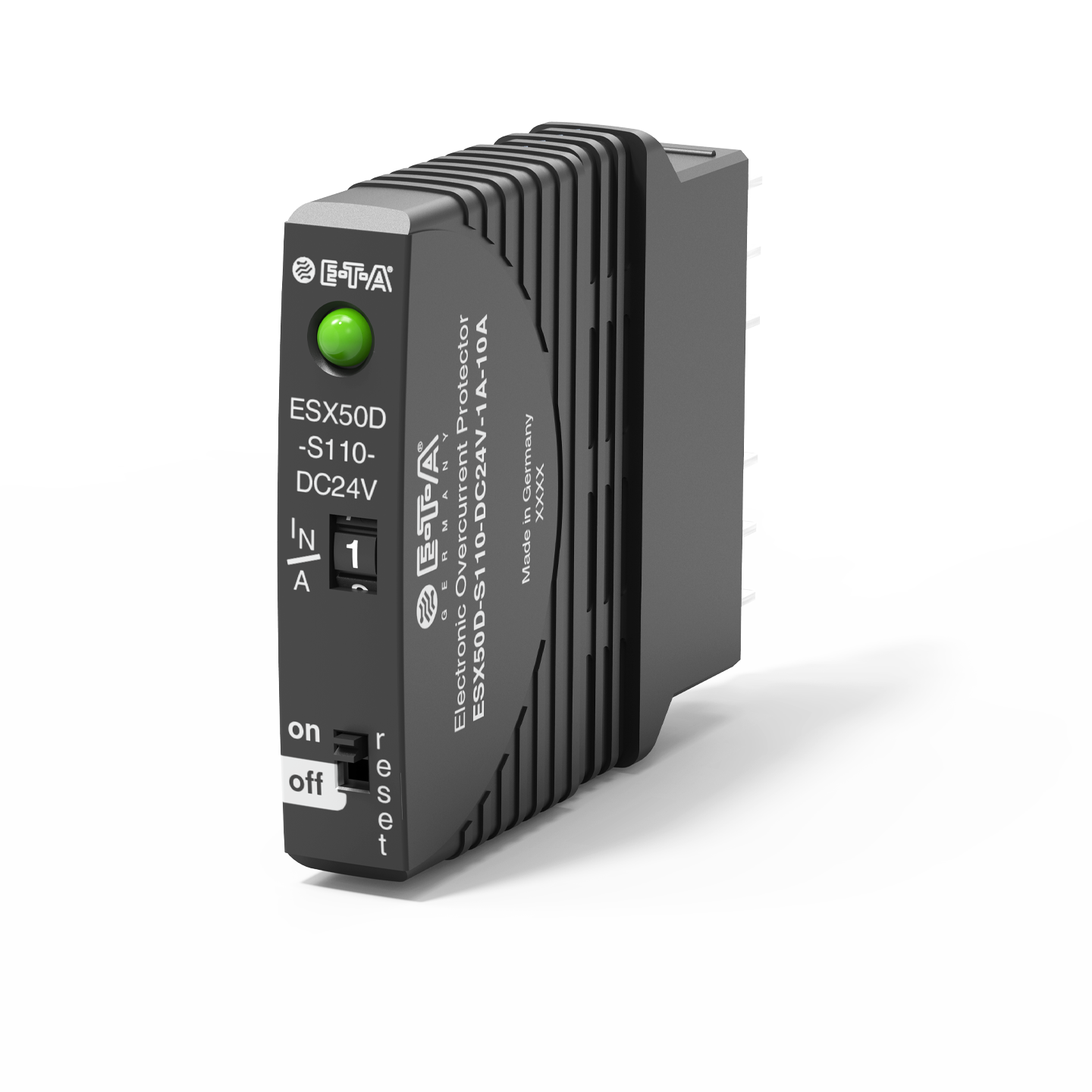

Type ESX50D-S

60 mm

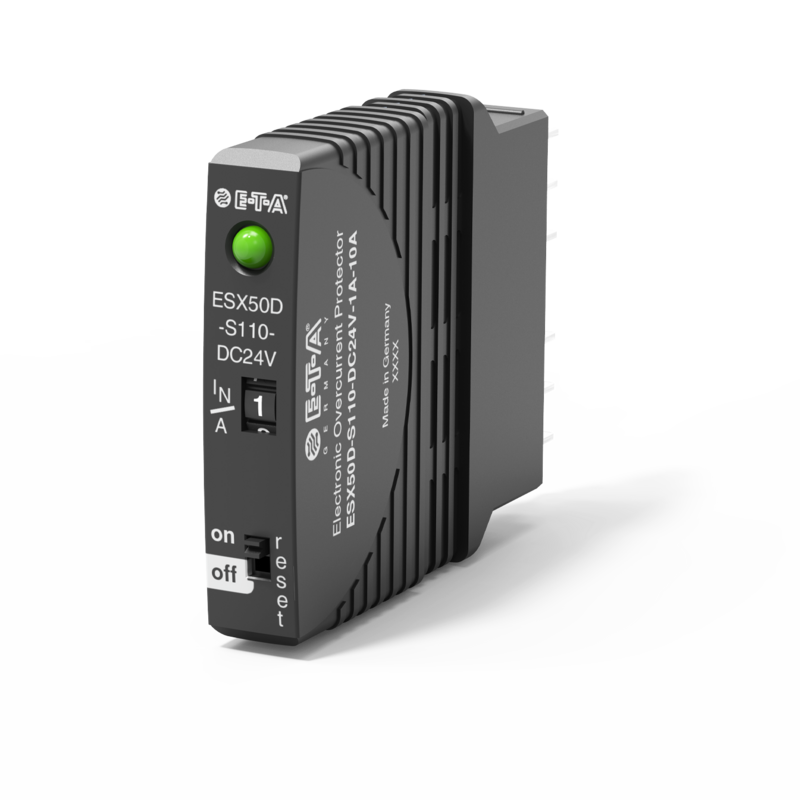

Typ ESX50D-S von E-T-A: Das Gerät ESX50D-Sxxx ist ein kommunikationsfähiger elektronischer Sicherungsautomat.

特徴

データシート
  • ESX50D-Sは通信可能なプラグインタイプの電子式サーキットプロテクタです。
  • ESX50D-Sが記録した測定値（電流値, ステータス情報等）は独自のELBus®を経由してCPC10に送られ、さらに上位のプログラマブルコントロールユニットに転送されます。
  • ユーザーによるサーキットプロテクタの定格電流とパラメーターへの直接制御が可能。
  • ロータリースイッチによる定格電流可変タイプとフィールドバスまたはUSBインタフェースを経由しての定格電流可変タイプの2種類があります。
  • ESX50D-Sは、バスコントローラCPC10と配電ボードSVS201-PWRとの組合せによりインテリジェントは配電システムControlPlex®SVS201-CPを構成しています。
生産終了タイプ
  • 最終注文受付日(LOD): 2026年05月31日
  • 最終出荷日(LDD): 2026年11月30日

技術データ

操作電圧

DC 24 V (18...32 V)
定格電圧
  • DC 24 V
定格電流 1…10 A（可変式）
極数 1極
負荷遮断 短絡時：100 ms, 過電流時：3 s
短絡時：100 ms, 過電流時：5 s
電流制限 定格電流×1.2N
状態表示 マルチカラーLED
温度範囲 0…+50℃（結露なし）
端子形状 タブ端子 6.3mm
取付方法 プラグイン（SVS201-PWRシリーズ配電ボードに適しています。）

用途

  • (鉄鋼プラント)
  • オートメーションシステム
  • オートメーション・プロセスコントロール
  • 再生可能エネルギー
  • 化学、オイル・ガス工場
  • 自動車製造ラインシステム
  • 製薬・食品工場
