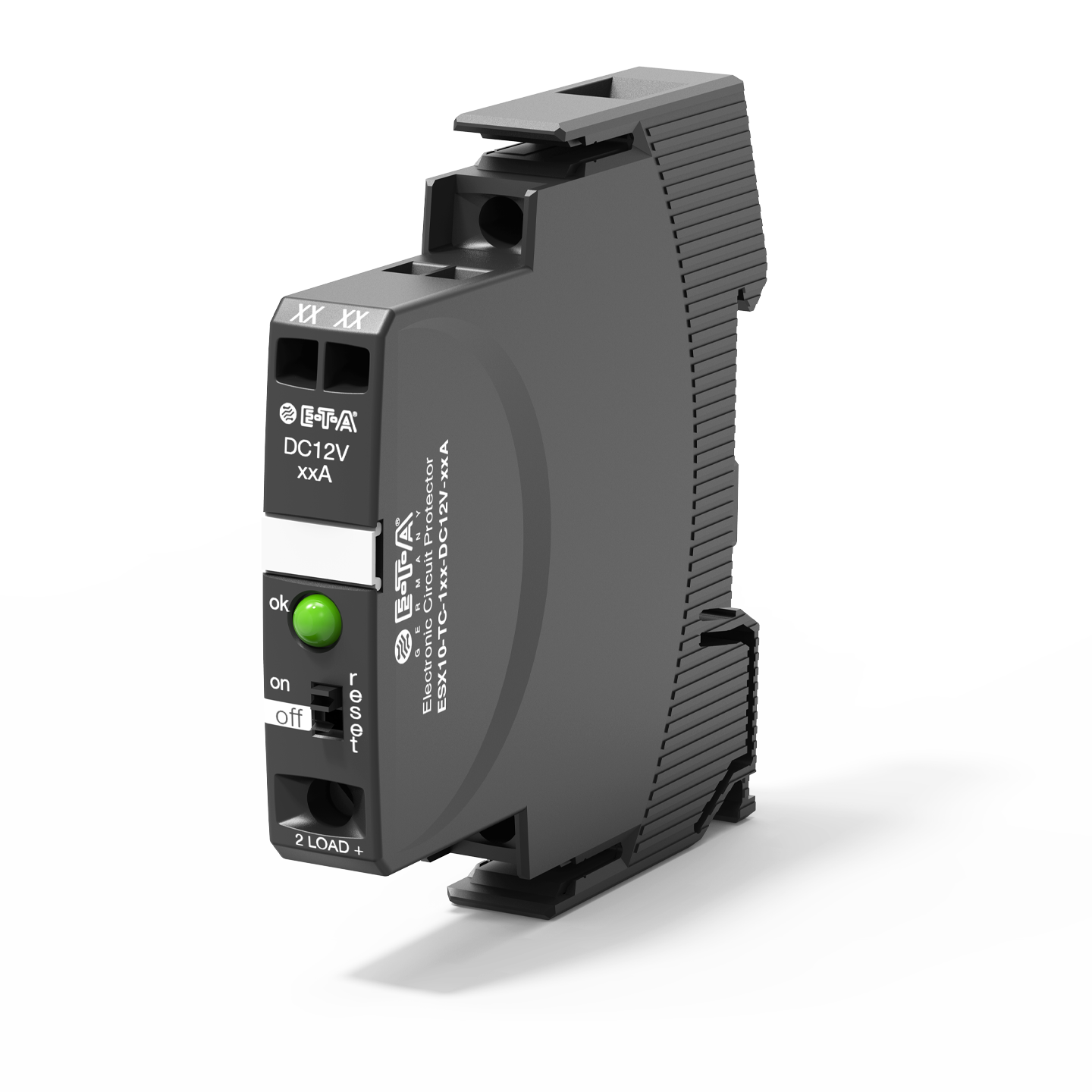

Type ESX10-TC DC 12 V

80 mm

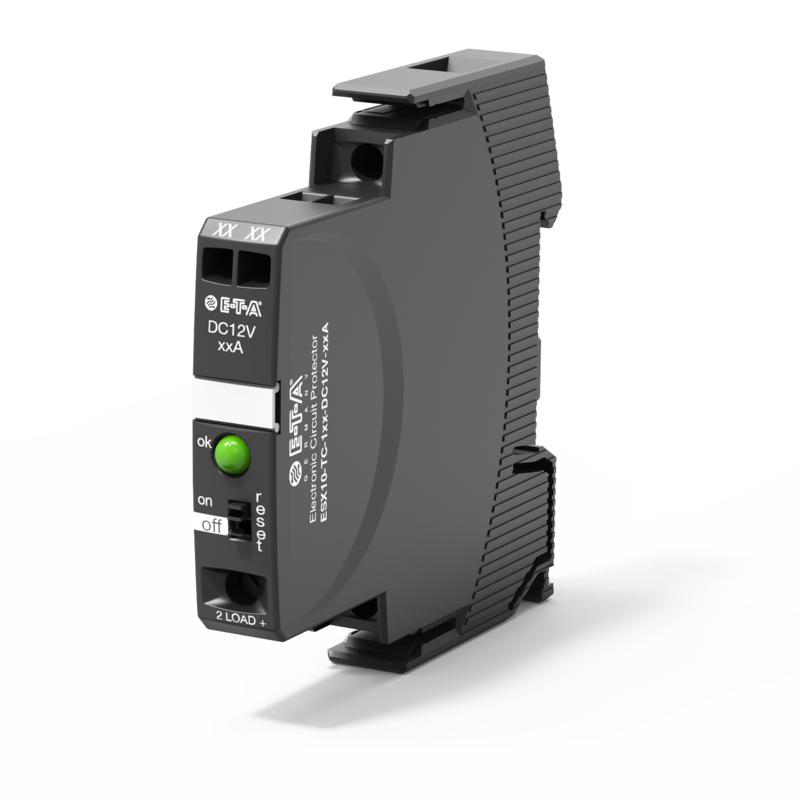

Typ ESX10-TC-12 V von E-T-A: Erweitert die Produktgruppe »Elektronischer Überstromschutz« für DC 12 V-Anwendungen

特徴

データシート
  • DINレール取り付けタイプのDC 12 V電子式サーキットプロテクタです。
  • 12.5mm幅の薄型設計。
  • マニュアルON/OFF/リセット用スライドスイッチ付き
  • 制御信号入力（オプション）
  • ATEXおよびIECEx認証（オプション）

技術データ

操作電圧

DC 12 V (9...18 V)
定格電圧
  • DC 12 V
定格電流 1 A
2 A
3 A
4 A
6 A
10 A
極数 1極
負荷遮断 短絡時：100 ms, 過電流時：3 s
電流制限 約 1.8 / 1,5 / 1,3 x IN
信号出力 ステータス出力, プラススイッチング
（DC 12 V / 0.2A最大, 短絡防止機能つき）
状態表示 マルチカラーLED
温度範囲 * －25…+60℃（結露なし）　
*　取得認証により異なります。
端子形状 ネジ端子
取得規格 UL 2367 UL 508 UL 2367 UL 508 UL 1604 (class Ι, div.2, groups A,B,C,D) TÜV Süd/ATEX - approval IEC/EN 60079-0/-14/-15

アクセサリー

ご注文型式 特徴
AD-TX-EM01

サプライモジュール
X21058901/02

コネクタバスリンク -K10

01 = 2.5 mm2 黒色
02 = 1.5 mm2 茶色

X22261101

バスバー

赤色
X22261112

バスバー　10ユニット用
X22261134

バスバー　3ユニット用
X22261147

バスバー　4ユニット用
X22261159

バスバー　5ユニット用
X22261197

バスバー　8ユニット用

用途

  • オートメーションシステム
  • オートメーション・プロセスコントロール
  • 医療機器
  • 自動車製造ラインシステム
  • 製薬・食品工場
