Type ESS22-T

85 mm

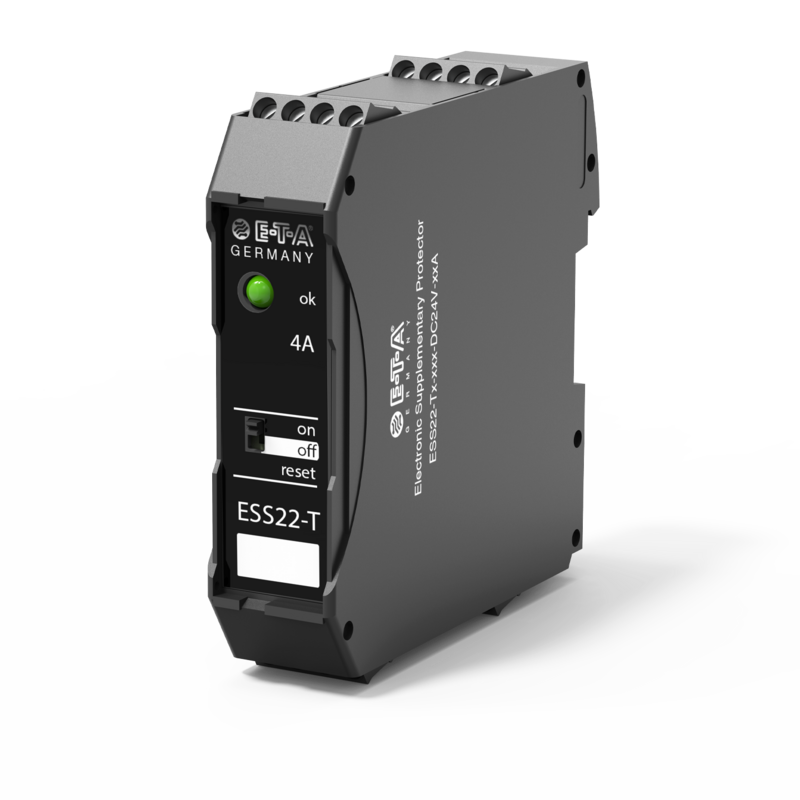

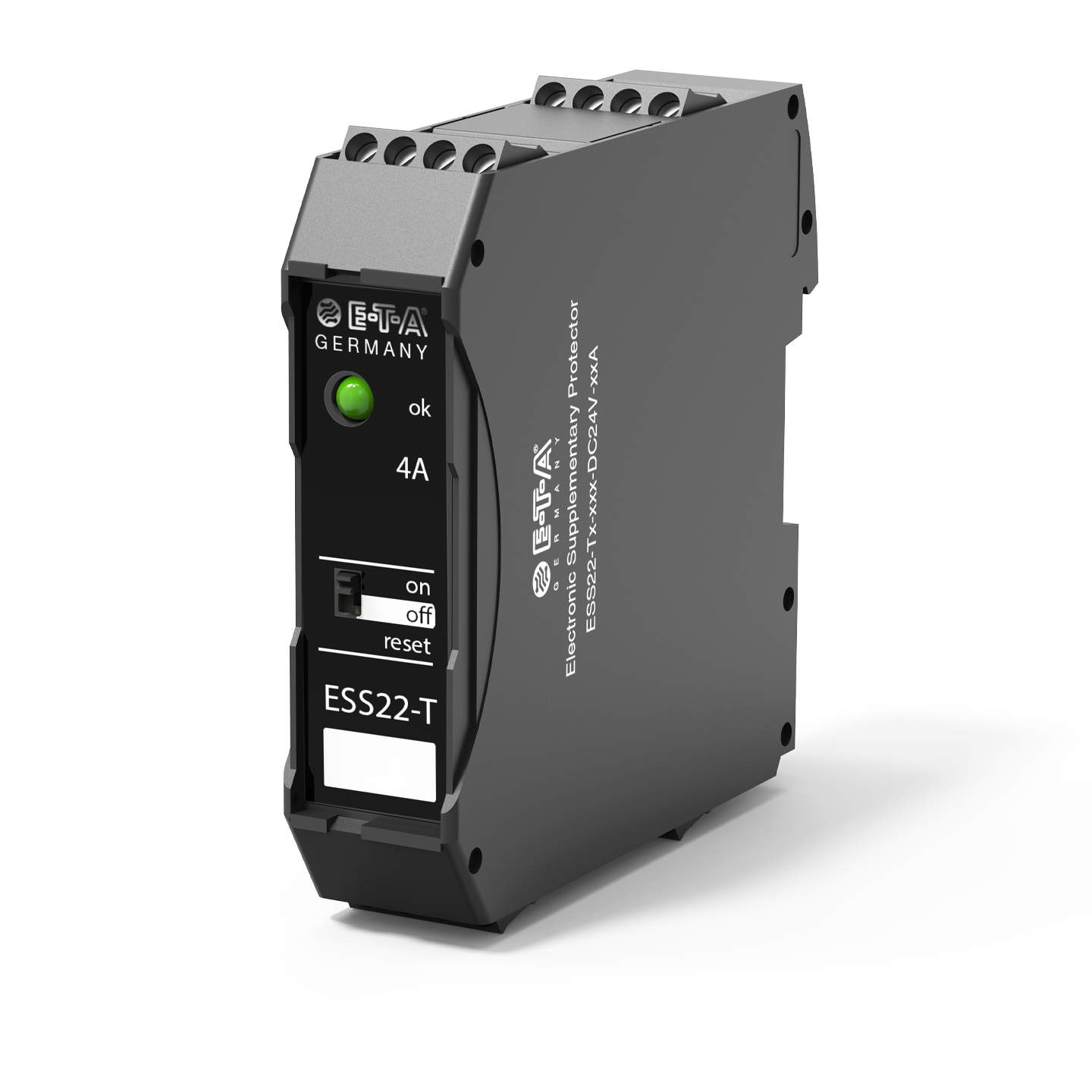

Typ ESS22-T von E-T-A: Das Gerät ESS22-T erweitert die Produktgruppe »Elektronische Schutzschalter« für DC 24 V Anwendungen.

特徴

データシート
  • 物理的絶縁機能を持つ、1チャンネル（2極仕様）のDC 24 V電子式サーキットブレーカです。
  • 22.5mmの薄型設計
  • アクティブ電流制限機能により、最大電流を定格電流の1.4倍（Typ.）に一時的に制限するので、最大20,000μＦの容量性負荷のスイッチングが可能。
  • 短絡時および過電流時には、定格電流の1.1倍（Typ.）から回路遮断
  • LEDによるステータス表示と内蔵補助接点によるステータス信号出力
  • 制御入力によるリモート操作およびマニュアルON/OFFボタンによる（ON, OFF, リセット）が可能

ESS22-Tは、機械指令2006/42/ECおよび関連規格EN 60204-1「機械の安全性, 機械の電気機器」 9.4.3.1項の要件を満たしています。

技術データ

操作電圧

DC 24 V (18...30 V)
定格電圧

DC 24 V
定格電流 0.5 A
1 A
2 A
3 A
4 A
6 A
8 A
10 A
極数 2極
負荷遮断 短絡時：100 ms, 過電流時：5 s
電流制限 あり
信号出力 DC 30 V/0.5 A最大（N/CおよびN/O）
DC 10 V/10 mA 最小（N/CおよびN/O）
状態表示 マルチカラーLED
温度範囲 0…+50℃（結露なし）
端子形状 ネジ端子

用途

  • (鉄鋼プラント)
  • オートメーションシステム
  • オートメーション・プロセスコントロール
  • パワーエンジニアリング　DC24V
  • 化学、オイル・ガス工場
  • 医療機器
  • 自動車製造ラインシステム
