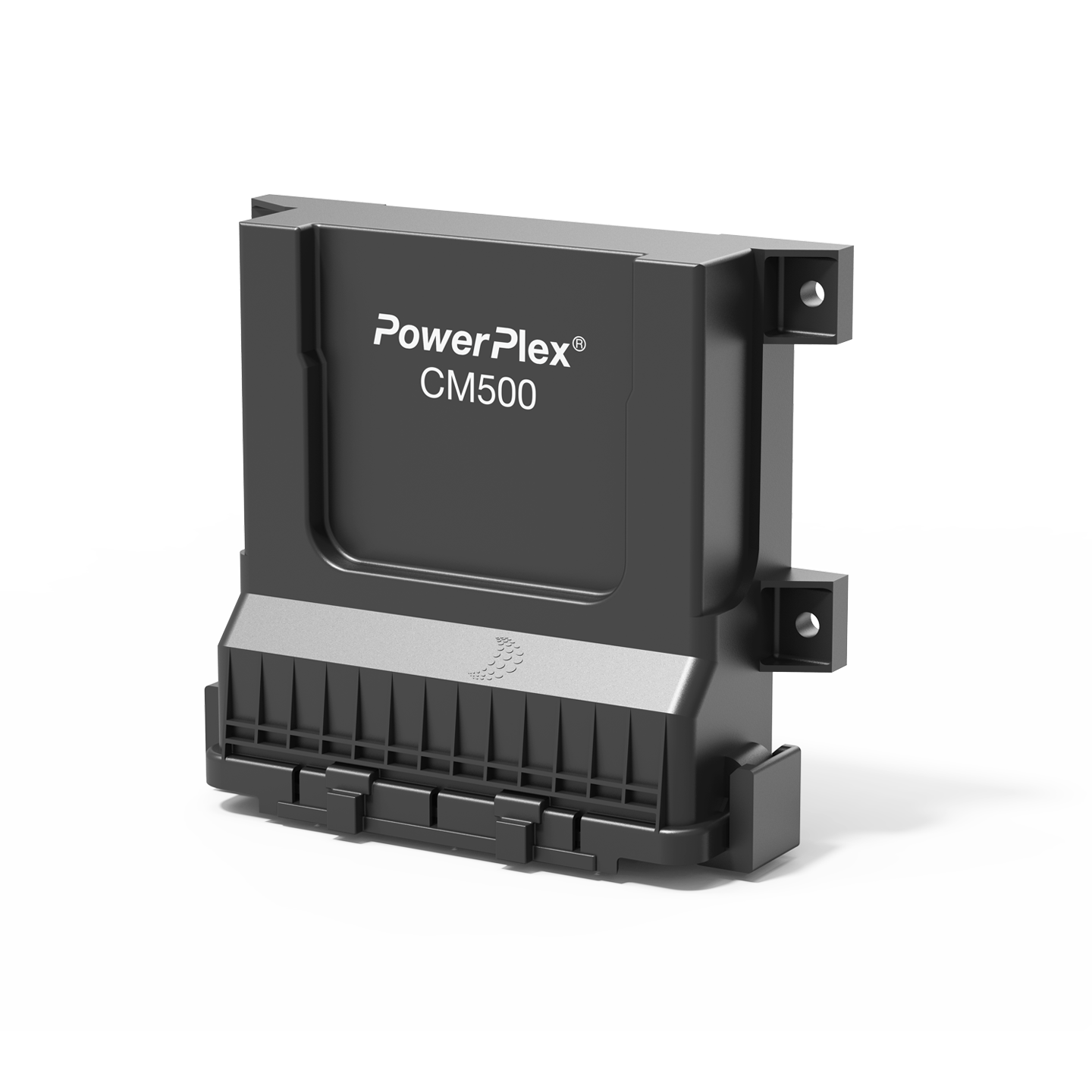

Type PowerPlex® Compact Modul CM500
~ 137 mm
特徴
Das PowerPlex®® Compact Modul wurde für DC 12 V und DC 24 V Bordnetze von Freizeitfahrzeugen und Booten entwickelt. Es bietet acht Multifunktionseingänge, die als digitale oder analoge Eingänge konfiguriert werden können, sowie 14 Lastausgänge.
Die digitalen Eingänge ermöglichen den Anschluss von Schaltern, Tastern oder Punkt-Füllstandanzeigern. Die Analogeingänge können zur Strom-, Spannungs-, Temperatur- und/oder Füllstandmessung verwendet werden. Um die Drehrichtung eines DC-Motors zu ändern, z. B. bei einer Trittstufe, lassen sich zwei Ausgänge als H-Brücke verwenden.
Produktfeatures:
- Galvanische Trennung der CAN-Schnittstellen
- Multifunktionseingänge
- Konfigurierbare Ausgänge (10 x 10 A, 4 x 3 A)
- Softwaregesteuerter Überstromschutz mit Strommessung
- Hardwaregesteuerte Sicherheitsabschaltung
- Eigenschutz von Leistungstransistoren
Verwendungsbeispiele:
- Steuerung und Überwachung von DC Lasten
- Steuerung, Dimmen und Überwachen von Lichtern
- Scheibenwischsteuerung
- Motorsteuerung i. e. Stufen, Liftbetten, Auszüge
- Spannungsmessung
- Strommessung
- Temperaturmessung
- Steuerung von Heizung und Klimaanlage
- Kraftstoffflussüberwachung
- Kraftstofffüllstand / restliches Volumen
- Wassertankfüllstände / restliches Volumen
- Pumpensteuerung und -überwachung
生産終了タイプ
-
最終注文受付日(LOD): 2026年09月30日
-
最終出荷日(LDD): 2027年01月29日
技術データ
| Nennspannung | DC 12 V/24 V |
|---|---|
| Schutzart | IP22 |
| Betriebstemperatur |
-30 … +70 °C (-22 … 158 °F) with derating above +50 °C (+122 °F) |
| Max. Gesamtstrom pro Module | 60 A |
| Eingänge | 8 multifunctional inputs, configurable as digital/analog inputs |
| Ausgänge |
4 x 3 A, dimmable 10 x 10 A, dimmable |
| 取得規格 | KBA E1 (ECE-R10) |
アクセサリー
| ご注文型式 | 特徴 | |
|---|---|---|
| XPP-USBC0 |
USB/CAN Konverter |
|
| XPP-USBC1 |
USB/CAN Konverter (optoentkoppelt) |
|
| XPP-CP130 |
Anschlusspaket für CM500 |
|
| XPP-TS500R-HB |
Temperatursensor |
|
| XPP-TS500R-PH |
Temperatursensor |
用途
- Boote & Fahrzeuge
ダウンロード
- データシート 478.8 KB
適合宣言書 | 6
- EU Declaration of Conformity Compact Modul CM 500 113.8 KB
- RMI CMRT 1.5 MB
- RMI EMRT 1.7 MB
- Statement on per- and polyfluoroalkyl substances (PFAS) 180.1 KB
- REACH 267.2 KB
- TSCA Letter of Confirmation 244.1 KB
Product Certificates
- Germanischer Lloyd
- Lloyd''s Register
- E1 Approval
