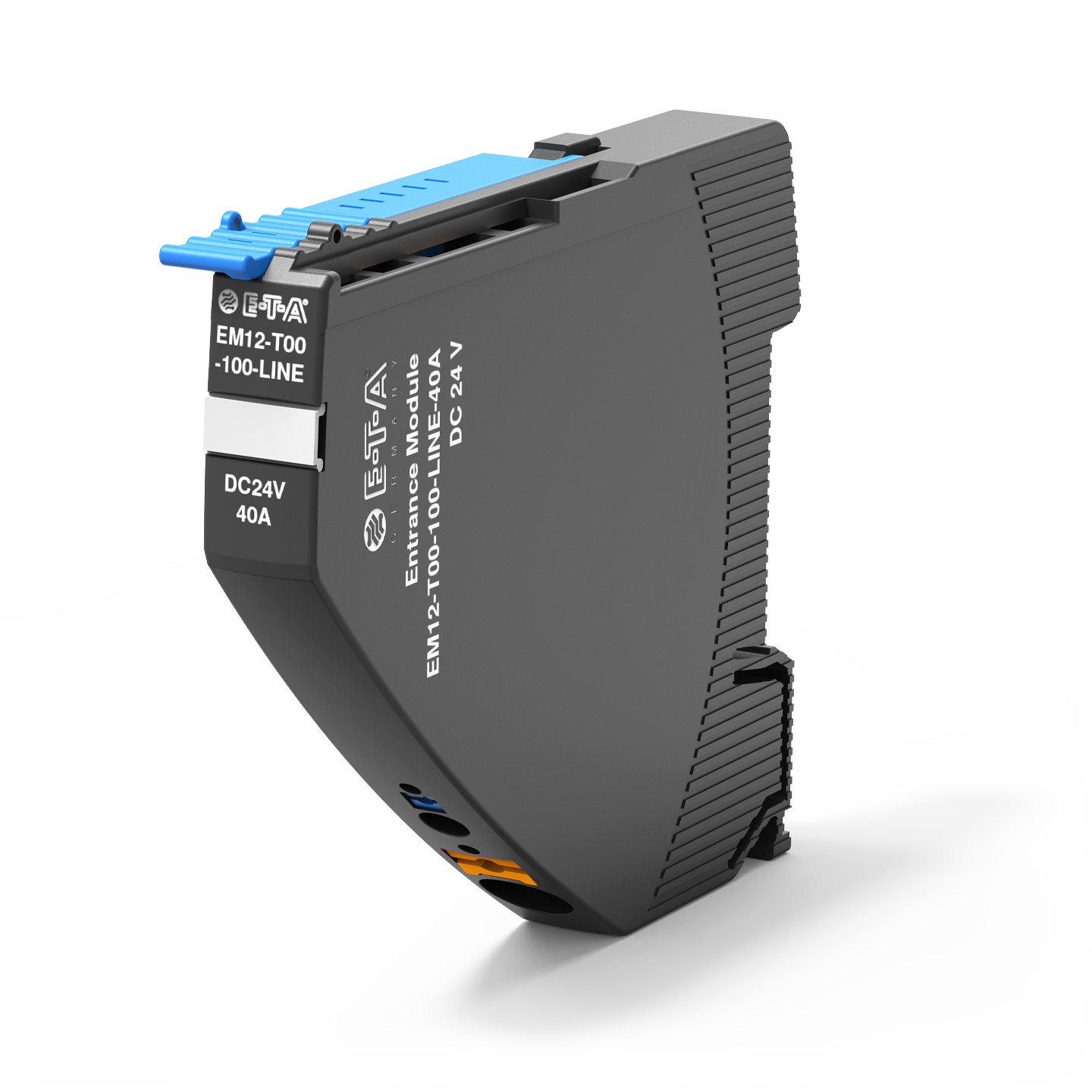

Type EM12-T（ライン）
特徴
EM12-T電源モジュールは、パルス式スイッチング電源などから供給されるDC24V/DC48Vの供給電圧を受け、一体型コネクタアームを介して取り付けられたREX12-T／REX12D-T／REX22D-T回路保護器へ分配します。
中間電源モジュールは、任意の2つの回路保護器の間、またはREXシステムにおける最後の回路保護器の右側に取り付けます。
アプリケーション
- 機械エンジニアリング
- 産業オートメーション
- プロセス産業
技術データ
| 定格電圧 | DC 24 V (18…30 V) |
|---|---|
| 定格電流 | 最大40A |
| 周囲温度範囲 | -30 °C ... +60 °C |
| 取付方法 | DINレール取付 |
| 取得規格 | UL 1059, UL 2367, UL 508 listed, CSA C22.2 No. 14, ATEX 2014/34/EU, EN 60079-0, EN 60079-7, EN 60079-15, IEC 60079-0, IEC 60079-7, IEC 60079-15, EN IEC 60079-0, EN IEC 60079-7, EN IEC 60079-15, REACH, RoHS, CE, UKCA |
ダウンロード
- データシート 5.6 MB
適合宣言書 | 9
- EU Declaration of Comformity 409.8 KB
- EU Declaration of Conformity (ATEX) 157.1 KB
- ATEX Declaration of Comformity 932.4 KB
- UKEX Declaration of Conformity 168.6 KB
- RMI CMRT 1.5 MB
- RMI EMRT 1.7 MB
- Statement on per- and polyfluoroalkyl substances (PFAS) 180.1 KB
- REACH 267.2 KB
- TSCA Letter of Confirmation 244.1 KB
CADデータ | 2
- EM12-T(LINE) 1.9 MB
- EM12-T(LINE) 1.8 MB
E-planマクロ | 1
- REX12D-T PM12 3.8 MB
