Type 3120-N

~ 53 mm

特徴

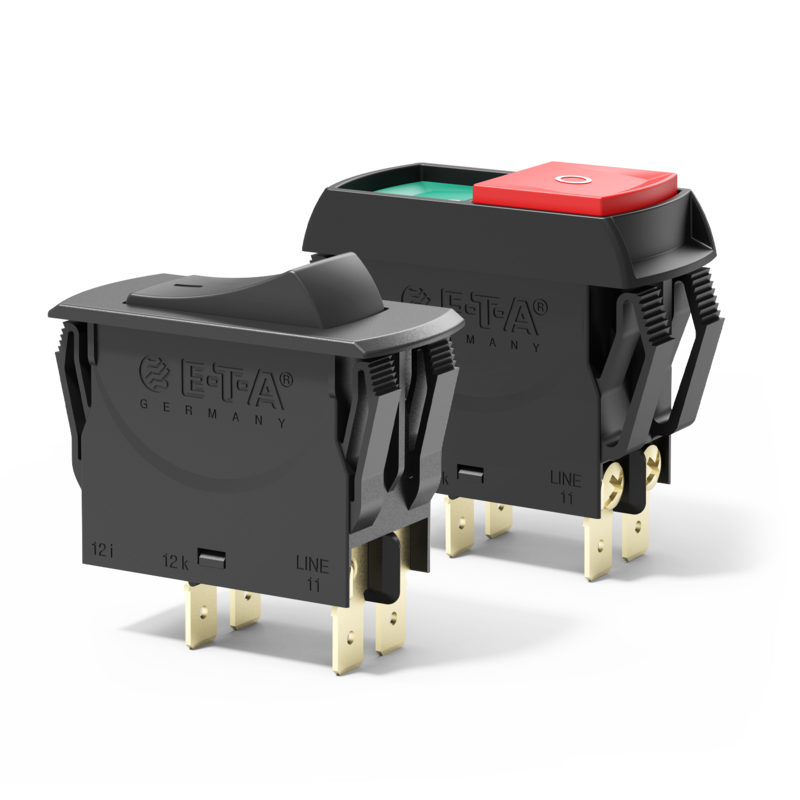

3120シリーズはサーマル式（バイメタル）のサーキットプロテクタ機能とON/OFFのスイッチ機能（ロッカー型・プッシュボタン型）を一体化した製品です。

モーター、ポンプ、トランス、ケーブルの過電流保護に最適です。トリップ後は簡単に素早くリセットすることが可能です。また、トリップフリー構造になっており、過電流時にスイッチ部が何かしらの要因でOFF状態に切り替わることができない状態でも、製品内部で安全に回路を遮断します。

短絡保護機能を兼ね備えたサーマル・マグネチック方式:Typ 3120-N...-...M1-...

スイッチ規格IEC/EN 61058取得 (3120-N...Q1のデータシート参照).

定格電圧	AC 240 V, DC 50 V AC 415 V upon request
定格電流	from 0,1A until 20A (最大30Aまで特注、1極のみ)
極数	1極 2極
取付方法	フランジ取付
端子形状	タブ端子ネジ端子
ドライブ	プッシュボタンロッカースイッチ
防水保護	防水カバーあり防水カバーなし
照光	あり照光なし
標準寿命	single pole AC 240 V: 0,1...20 A 30 000 operations at 1 x I_N, inductive DC 50 V: 0,1...4 A 30 000 operations at 1 x I_N, inductive 4,5...16 A 30 000 operations at 1 x I_N, resistive DC 28 V: 0,1...20 A 30 000 operations at 1 x I_N, inductive double pole AC 240 V: 0,1...16 A 50 000 operations at 1 x I_N, inductive 17...20 A 30 000 operations at 1 x I_N, inductive DC 50 V: 0,1...16 A 50 000 operations at 1 x I_N, inductive 17...20 A 10 000 operations at 1 x I_N, inductive
遮断容量	(IEC/EN 60934) 1, 2-pole: I_N 0,1 ... 2 A, U_N AC 240 V / DC 50 V, I_cn 10 x I_N 1-pole: I_N 2,5 ... 10 A, U_N DC 50 V, I_cn 50 A 1-pole: I_N 2,5 ... 20 A, U_N AC 240 V / DC 28 V, I_cn 200 A 2-pole: I_N 2,5 ... 20 A, U_N DC 50 V, I_cn 250 A 2-pole: I_N 2,5 ... 20 A, U_N AC 240 V / DC 28 V, I_cn 300 A
取得規格	VDE, UL, CSA, CCC, KC
