Type 1616-92

~ 30 mm

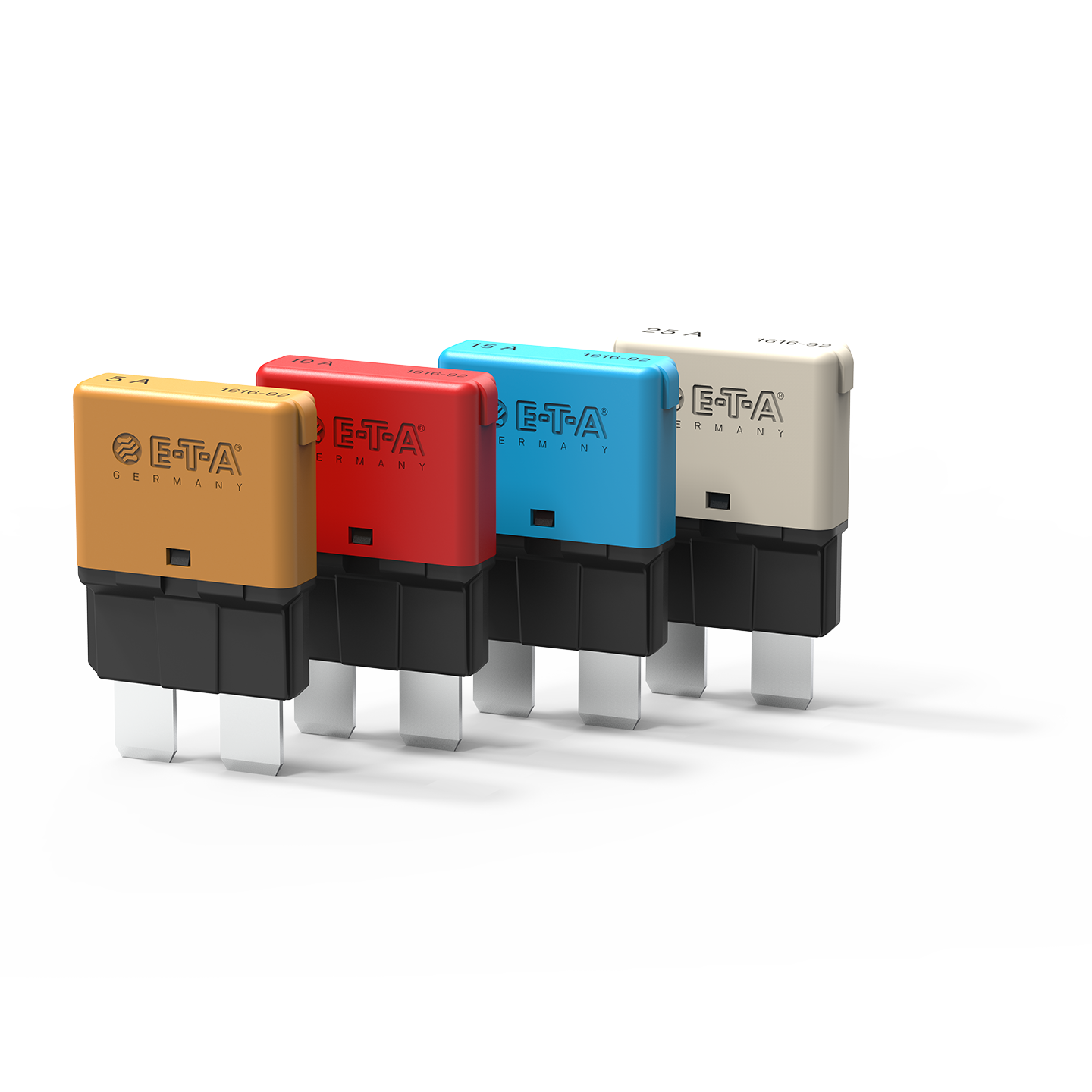

Typ 1616-92 von E-T-A: Einpoliger, thermischer Kfz-Sicherungsautomat in sehr schmaler Bauform.

特徴

データシート

Einpoliger, thermischer Sicherungsautomat in sehr kleiner Bauform, der speziell für den Kfz-Bereich geeignet ist. Bauform CB15 nach ISO 10924-4. Der reversible Sicherungsautomat passt in Sicherungshalter, welche für Flachsicherungseinsätze nach ISO 8820-3 konzipiert sind. Die verfügbaren Bemessungsströme entsprechen denen der Flachsicherungsreihe. Eine klare Kennzeichnung des Nennstroms wird durch eine Farbcodierung erreicht. Sicherung und Sicherungsautomat gleicher Farbebesitzen somit auch den gleichen Bemessungsstrom. Die Stromstärken 7,5 bis 30 A besitzen eine flinke Kennlinie, die nur 70 % des Bemessungsstromes als Dauerlast hält.

技術データ

Nennspannung
  • DC 12 V
Nennstrom 5 A; 7,5 A; 10 A; 15 A; 20 A; 25 A; 30 A
Polzahl 1極
Montage ソケット取付
Anschlüsse タブ端子
Betätigung 手動復帰
Hilfskontakte 補助接点なし
Spritzwasserschutz 防水カバーなし
Beleuchtung 照光なし
Lebensdauer 300 Abschaltungen mit <= 50 A
Schaltvermögen Icn >= 3 Abschaltungen mit 150 A oder

>=1 Abschaltung mit 2000 A

アクセサリー

ご注文型式 特徴
12-P10/-J20/-A10

Stecksockel
X21058801-04

Verbindungsketten -P10

01 = 1,5 mm2 braun



02 = 2,5 mm2 schwarz



03 = 2,5 mm2 rot



04 = 2,5 mm2 blau

X21115701/02

Verbindungsschienen für Stecksockel



01 = mit Anschlussklemme



02 = ohne Anschlussklemme

用途

  • Boote & Fahrzeuge
  • Kraftfahrzeuge
  • Nutzfahrzeuge
